近期，yl23455永利硕士崔梦娟（导师：王金增）和王芳教授、李小龙副教授，利用稀土配位聚合物的荧光特性和水敏感特性，依次通过紫外线照射和水雾化对加密信息进行解密，表明了LnMOFs材料在Gd3+掺杂的动态信息解密中的巨大应用前景。
在LnHIP中引入Gd3+来调控发射强度达到节省成本目的，本次工作合成了四种不同的分子合金：Gd1-xTbxHIP，Gd1-xEuxHIP、Gd0.5Tb0.5xEu0.5-0.5xHIP和Gd1-xDyxHIP(0＜x＜1,步幅0.1)，并对其发光性能进行了研究。根据发射光谱图中发射强度的强弱，将Eu3+和Tb3+的Gd3+掺杂率固定在50%，Dy3+的掺杂率固定为90%，Gd0.5Tb0.4Eu0.1HIP的温度依赖曲线证实其在超低温下的高发光稳定性。对于含有Tb3+和Eu3+的配位化合物，分散乙醇溶液中，水体积分数为10%时，发光猝灭率分别达到31%和21%。将喷墨打印技术与自制发光油墨相结合，通过紫外线照射和水雾化两个步骤来实现信息的解密。
研究成果以“Humidity and Ultra-violet Modulate Color Turned LnNa-based Metal-Organic Frameworks as Bi-decryption Anti-counterfeit Materials”为题，在Inorganic Chemistry Frontiers期刊（SCI一区TOP，影响因子：7）上发表，该研究成果得到了国家自然科学基金和山西省青年科学基金等项目的资助。（全文链接：https://pubs.rsc.org/en/content/articlelanding/2023/qi/d3qi01413d）

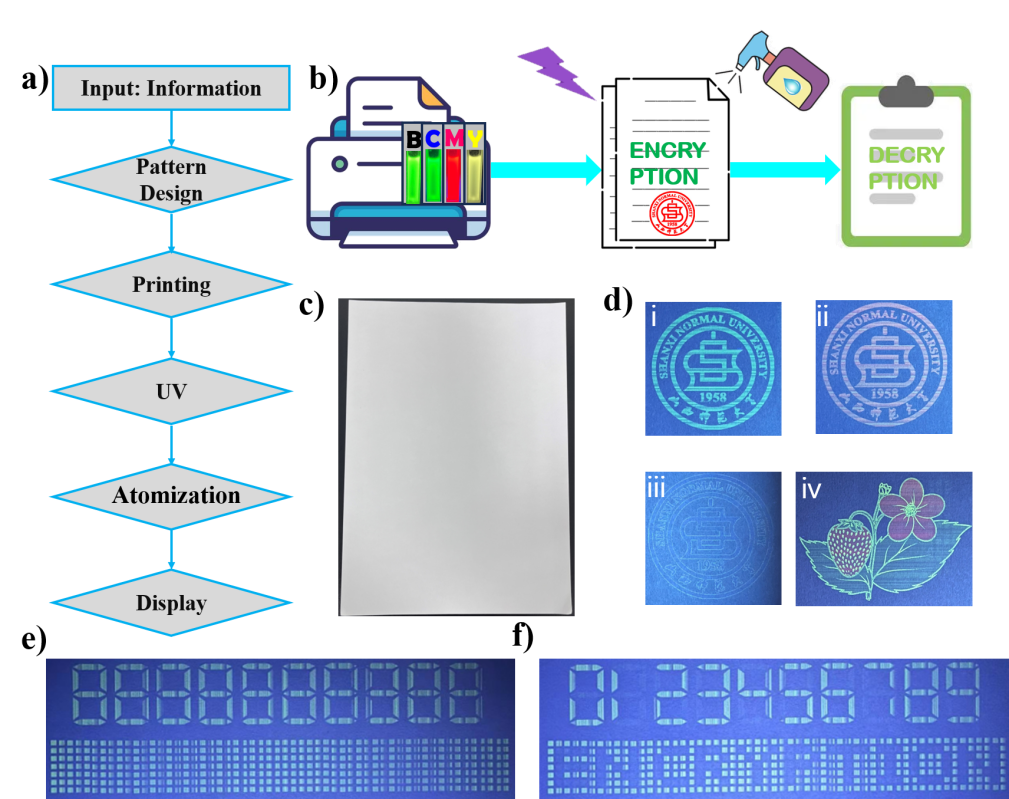

动态荧光双解密程序示意图
